Противопожарное устройство защиты от дугового пробоя с функцией защиты от скачков напряжения - УЗМ-50МД
НАЗНАЧЕНИЕ УСТРОЙСТВА
Противопожарное многофункциональное устройство защиты УЗМ-50МД предназначено для отключения оборудования при обнаружении аварийной электрической дуги (искрения) в электропроводке, а так же, при опасном снижении или повышении сетевого напряжения в однофазных сетях. Защищает подключённое к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. При включении УЗМ-50МД по третьей схеме возможно дистанционное управление нагрузкой (функция импульсного реле). При отключении нулевого проводника устройство будет отключать нагрузку, а при подключении включать с установленной задержкой.
|
Параметр |
Ед.изм. |
УЗМ-50МД |
|
Параметры защиты |
||
| Минимальный обнаруживаемый ток искрения (дуги), не более | А | 5,0 |
|
Уровень ограничения напряжения при токе помехи 100А, не более |
кВ |
1,2 |
|
Максимальная энергия поглощения встроенным варистором (одиночный импульс 10/1000мкс) |
Дж |
200 |
|
Максимальный ток поглощения в строенным варистором, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс |
А |
8000/6000 |
|
Время срабатывания импульсной защиты |
нс |
<25 |
|
Порог отключения нагрузки при повышении напряжения, Uверх |
В |
270 |
|
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. |
В |
300 ± 15 |
|
Порог отключения нагрузки при снижении напряжения, Uниз |
В |
155 |
|
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр |
В |
80± 10 |
|
Гистерезис возврата верхнего и нижнего порога от установленного значения |
% |
3 |
|
Питание |
||
|
Номинальное напряжение питания |
В |
230 |
|
Частота напряжения питания |
Гц |
50 |
|
Максимальное напряжение питания |
В |
440 |
|
Потребляемая мощность, не более |
ВА |
1,5 |
|
Потребление электроэнергии, не более |
Вт*ч |
1,5 |
|
Коммутирующая способность контактов |
||
|
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь) |
А |
63 |
|
Номинальная мощность нагрузки (AC250В) |
кВт |
14,5 |
|
Максимальный ток нагрузки, (активная – АС1, 30мин) |
А |
80 |
|
Максимальная допустимая мощность нагрузки (АС 250В – АС1, 30мин) |
кВт |
20,0 |
| Ток перегрузки/время воздействия без сваривания контактов | А/мс | 2000/10 |
|
Ток короткого замыкания без разрушения |
А |
3000 |
|
Технические данные |
||
|
Задержка включения /повторного включения, выбирается пользователем |
|
6мин/10с |
|
Задержка ускоренного отключения по верхнему критическому порогу |
мс |
20 |
|
Задержка ускоренного отключения по нижнему критическому порогу |
мс |
100 |
|
Задержка отключения при повышении напряжения выше верхнего порога |
с |
0,2 |
|
Задержка отключения при снижении напряжения ниже нижнего порога |
с |
10 |
|
Сечение подключаемых проводников не менее |
мм² |
0,5-25 (20-4 AWG) |
|
Габаритные размеры |
мм |
83х35х67 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Степень защиты реле по корпусу/по клеммам |
|
IP40/IP0 |
|
Диапазон рабочих температур (по исполнениям) |
°С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
|
Температура хранения |
°С |
–40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ А1-А2) | |
| Относительная влажность воздуха | % | до 80 (при 250C) |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Масса, не более | кг | 0,16 |
|
Срок службы, не менее |
лет |
10 |
ДИАГРАММА РАБОТЫ УСТРОЙСТВА
Устройство разработано с учётом требований ГОСТ Р МЭК 62606 (DIN EN 62606/VDE 0665-10)/IEC 62606) и ТУ 3425-003-31928807-2014.
Устройство защиты от скачков напряжения - УЗМ-50
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты многофункциональное УЗМ предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).
|
Параметр |
Ед.изм. |
УЗМ-50 |
||
|
Параметры защиты |
||||
|
Порог отключения нагрузки при повышении напряжения, Uверх |
В |
270 |
||
|
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. |
В |
300 ± 15 |
||
|
Порог отключения нагрузки при снижении напряжения, Uниз |
В |
155 |
||
|
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр |
В |
130 ± 10 |
||
|
Гистерезис возврата верхнего и нижнего порога |
% |
3 |
||
|
Питание |
||||
|
Номинальное напряжение питания |
В |
230 |
||
|
Частота напряжения питания |
Гц |
50 |
||
|
Максимальное напряжение питания |
В |
440 |
||
|
Потребляемая мощность, не более |
Вт |
1,5 |
||
|
Потребление электроэнергии, не более |
Вт*ч |
1,5 |
||
|
Коммутирующая способность контактов |
||||
|
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь) |
А |
63 |
||
|
Номинальная мощность нагрузки (при AC230В) |
кВт |
14,5 |
||
| Максимальный ток нагрузки (30мин) | А | 80 | ||
|
Максимальная мощность нагрузки (30мин) |
кВт |
18,4 |
||
| Ток перегрузки/время воздействия, без сваривания контактов | А/мс | 3000/10 | ||
|
Ток короткого замыкания без разрушения |
А |
6000 |
||
|
Технические данные |
||||
|
Задержка включения/повторного включения, выбирается пользователем |
|
6мин/10с |
||
|
Задержка ускоренного отключения по верхнему критическому порогу |
мс |
20 |
||
|
Задержка ускоренного отключения по нижнему критическому порогу |
мс |
100 |
||
|
Задержка отключения при повышении напряжения выше верхнего порога |
с |
0,2 |
||
|
Задержка отключения при снижении напряжения ниже нижнего порога |
с |
10 |
||
|
Сечение подключаемых проводников не менее |
мм² |
0,5-25 (20-4 AWG) |
||
|
Диапазон рабочих температур (по исполнениям) |
0С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
||
| Температура хранения | 0С | -40...+70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP0 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Виброустойчивость | g | 4 | ||
| Ударопрочность | g | 6 | ||
| Максимальная механическая износостойкость | 1*106 | |||
| Максимальная электрическая износостойкость | 1*105 | |||
| Габаритные размеры | мм | 18х83х68,5 | ||
|
Масса, не более |
кг |
0,12 |
||
|
Срок службы, не менее (на изделия выпущенные после 2015 г.) |
лет |
10 |
||
Устройство защиты многофункциональное УЗМ-51М, УЗМ-50М, УЗМ-16
НАЗНАЧЕНИЕ УСТРОЙСТВ
Устройство защиты многофункциональное УЗМ предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. При включении УЗМ по третьей схеме, как показано на рисунке ниже, возможно дистанционное управление нагрузкой (функция импульсного реле). При отключении нулевого проводника устройство будет отключать нагрузку, а при подключении включать с установленной задержкой.
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).
|
Параметр |
Ед.изм. |
УЗМ-50М |
УЗМ-51М |
УЗМ-16 |
|
Параметры защиты |
||||
|
Уровень ограничения напряжения при токе помехи 100А, не более |
кВ |
1,2 |
||
|
Максимальная энергия поглощения (одиночный импульс 10/1000мкс) |
Дж |
200 |
42 | |
|
Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс |
А |
6000 |
1200 | |
|
Время срабатывания импульсной защиты |
нс |
<25 |
||
|
Порог отключения нагрузки при повышении напряжения, Uверх |
В |
265 |
240, 250, 255, 260, 265, 270, 275, 280, 285, 290 |
|
|
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. |
В |
300 ± 15 |
||
|
Порог отключения нагрузки при снижении напряжения, Uниз |
В |
170 |
210, 190, 175, 160, 150, 140, 130, 120, 110, 100 |
210, 200, 190, 180, 170, 160, 150, 140, 130, 120 |
|
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр |
В |
130 ± 10 |
80± 10 |
100± 10 |
|
Гистерезис возврата верхнего и нижнего порога от установленного значения |
% |
3 |
2 | |
|
Питание |
||||
|
Номинальное напряжение питания |
В |
230 |
||
|
Частота напряжения питания |
Гц |
50 |
50/60 | |
|
Максимальное напряжение питания |
В |
440 |
400 | |
| Электроэрозионная стойкость контактов, не менее | циклов | 100000 | ||
|
Потребляемая мощность, не более |
Вт |
1,5 |
2 | |
|
Потребление электроэнергии, не более |
Вт*ч |
1,5 |
2 | |
|
Коммутирующая способность контактов |
||||
|
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь) |
А |
63 |
16 | |
| Максимальный ток нагрузки, (не более30мин) | А | 80 | 16 | |
|
Номинальная мощность нагрузки (при AC230В) |
кВт |
14,5 |
||
|
Максимальная мощность нагрузки (не более30мин) |
кВт |
18,4 |
3,5 | |
| Ток перегрузки/время воздействия, мс без сваривания контактов | А/мс | 2000/10 | ||
|
Ток короткого замыкания без разрушения |
А |
3000 |
||
|
Технические данные |
||||
|
Задержка включения /повторного включения, выбирается пользователем |
|
6мин/10с |
||
|
Задержка ускоренного отключения по верхнему критическому порогу |
мс |
20 |
||
|
Задержка ускоренного отключения по нижнему критическому порогу |
мс |
100 |
||
|
Задержка отключения при повышении напряжения выше верхнего порога |
с |
0,2 |
||
|
Задержка отключения при снижении напряжения ниже нижнего порога |
с |
10 |
||
|
Сечение подключаемых проводников не менее |
мм² |
0,5-25 (20-4 AWG) |
||
|
Диапазон рабочих температур (по исполнениям) |
°С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
||
| Температура хранения | °С | -40...+70 | ||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |||
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP0 | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
| Виброустойчивость | g | 4 | ||
| Ударопрочность | g | 6 | ||
| Максимальная механическая износостойкость | 1*106 | |||
| Максимальная электрическая износостойкость | 1*105 | |||
| Габаритные размеры | мм | 83х35х63 | 18х93х62 | |
|
Масса, не более |
кг |
0,16 |
0,07 | |
|
Срок службы, не менее (на изделия выпущенные после 2015 г.) |
лет |
10 |
||

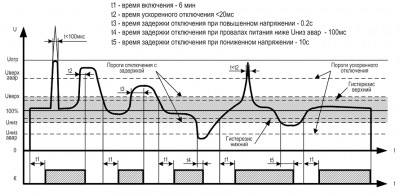

ДИАГРАММА РАБОТЫ УСТРОЙСТВ
Устройство защиты многофункциональное УЗМ-50Ц
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты многофункциональное УЗМ-50Ц предназначено для отключения оборудования при выходе сетевого напряжения за допустимые пределы в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.), от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Устройство обеспечивает контроль напряжения сети и причин срабатывания.
После подачи питания либо после аварийного отключения, включение устройства происходит автоматически после восстановления сетевого напряжения через время задержки устанавливаемое пользователем. Устройство может применяться в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели,УЗИП, УЗО и пр.).
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).
|
Параметр |
Ед.изм. |
УЗМ-50Ц |
|
Уровень ограничения напряжения при токе помехи 100А, не более |
кВ |
1,2 |
|
Максимальная энергия поглощения (одиночный импульс 10/1000мкс) |
Дж |
200 |
|
Максимальный ток поглощения, одиночный импульс 8/20мкс |
А |
6000 |
| Ток перегрузки/время воздествия без сваривания контактов | А/мс | 2000/10 |
| Ток короткого замыкания без разрушения | А | 3000 |
|
Время срабатывания импульсной защиты |
нс |
<25 |
|
Регулируемый порог отключения нагрузки по превышению напряжения |
В |
240…295 |
|
Фиксированный порог отключения нагрузки по превышению напряжения |
В |
300 |
|
Регулируемый порог отключения нагрузки по снижению напряжения |
В |
100…190 |
|
Фиксированный порог отключения нагрузки по снижению напряжения |
В |
80 |
|
Гистерезис возврата верхнего и нижнего порога от установленного значения |
% |
3 |
|
Номинальное напряжение питания |
В |
230 |
|
Частота напряжения питания |
Гц |
50 |
|
Диапазон измерения напряжения |
В |
20...440 |
| Относительная погрешность измерений напряжения | % | 1 ± 1 единица младшего разряда |
| Диапазон измерения тока | А | 0,6...65 |
| Относительная погрешность измерений тока | % | 2 ± 1 единица младшего разряда |
| Диапазон измерения мощности | кВт | 0,18...20 |
|
Потребляемая мощность, не более |
Вт |
2,2 |
|
Потребление электроэнергии, не более |
Вт*ч |
2,2 |
|
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь) |
А |
63 |
|
Номинальная мощность нагрузки (AC250В) |
кВт |
15,7 |
| Задержка включения (повторного включения) | с | 3...999 |
|
Задержка ускоренного отключения по верхнему фиксированному порогу |
с |
0,02 |
|
Задержка ускоренного отключения по нижнему фиксированному порогу |
с |
0,1 |
|
Задержка отключения по верхнему регулируемому порогу |
с |
0,2 |
|
Задержка отключения по нижнему регулиремому порогу |
с |
10 |
|
Сечение подключаемых проводников не менее |
мм² |
0,5-33 (20-2AWG) |
|
Диапазон рабочих температур (по исполнениям) |
°С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
|
Температура хранения |
°С |
-40...+70 |
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
|
уровень 3 (2кВ/5кГц) |
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
|
уровень 3 (2кВ А1-А2) |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
|
УХЛ4 или УХЛ2 |
|
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 |
|
IP40/IP20 |
|
Степень загрязнения в соответствии с ГОСТ 9920-89 |
|
2 |
|
Относительная влажность воздуха |
% |
до 80 (при 25°С) |
|
Высота над уровнем моря |
м |
до 2000 |
|
Рабочее положение в пространстве |
|
произвольное |
|
Режим работы |
|
круглосуточный |
| Максимальная механическая износостойкость | 1*106 | |
| Максимальная электрическая износостойкость | 1*105 | |
| Виброустойчивость | g | 4 |
| Ударопрочность | g | 6 |
|
Габаритные размеры |
мм |
83х35х67 |
|
Масса, не более |
кг |
0,16 |
|
Срок службы, не менее |
лет |
10 |
Устройство защиты многофункциональное УЗМ-3-63К
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты УЗМ-3-63К является разновидностью реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. Устройство содержит функцию контроля частоты сети. Это позволяет использовать его, для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации. Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя. Варисторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 6500А.
Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения менее 130В длительностью не более 100мс, а также ниже установленного значения 170В длительностью не более 10с, отключения нагрузки не происходит. Это позволяет не отключать нагрузку и ожидать повторного её включения с установленным временем задержки.
| Параметр | Ед.изм. | УЗМ-3-63К |
|
Параметры защиты |
||
| Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с) | В | 243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3 |
| Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) | В | 217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3 |
| Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс) | В | 300 |
| Порог отключения нагрузки при провале напряжения (tоткл=100мс) | В | 110 |
| Допустимый разброс напряжений по фазам, не более | % | 25 |
| Ширина зоны «гистерезиса» порога срабатывания | % | Uном ± 2,5 |
| Порог срабатывания по частоте | Гц | 45/55 ±0,5 |
|
Уровень ограничения напряжения при токе помехи 100А, не более |
кВ |
1,2 |
|
Максимальная энергия поглощения (одиночный импульс 10/1000мкс) |
Дж |
200 |
|
Максимальный ток поглощения, одиночный импульс 8/20мкс/повторяющиеся импульсы 8/20мкс |
А |
6500/4500 |
|
Время срабатывания импульсной защиты |
нс |
<25 |
|
Питание |
||
|
Номинальное напряжение питания |
В |
230 |
|
Частота напряжения питания |
Гц |
50 |
|
Максимальное напряжение питания |
В |
440 |
|
Потребляемая мощность |
ВА |
2,2 |
|
Коммутирующая способность контактов |
||
|
Номинальный ток нагрузки, (сечение проводников не менее 16 мм², медь) |
А |
63/AC250В |
|
Номинальная мощность нагрузки (АС250В) по каждой из фаз |
кВт |
14,5 |
|
Максимальное коммутируемое напряжение |
В |
400 |
|
Максимальный пропускаемый ток короткого замыкания (не более 10мс) |
А |
4500 |
|
Технические данные |
||
|
Задержка включения/повторного включения, переключается пользователем |
2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин |
|
|
Задержка отключения при повышении напряжения выше верхнего порога |
с |
0,2 |
| Время ускоренного отключения нагрузки при скачке напряжения, tоткл | мс | 30 |
|
Задержка отключения при снижении напряжения ниже нижнего порога |
с |
10 |
| Время отключения нагрузки при провале напряжения, tоткл | мс | 100 |
|
Сечение подключаемых проводников не менее |
мм² |
0,5-25 (20-4 AWG) |
|
Диапазон рабочих температур (по исполнениям) |
0С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
Многофункциональное реле ZUBR MF
Многофункциональное реле ZUBR MF предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности. С его помощью вы можете ограничивать уровень электропотребления всего дома. Реле действует по принципу отсекателя: при превышении установленных значений — отключает нагрузку.
Задержка включения нагрузки
Реле возобновит подачу нагрузки через установленное время после окончания аварийной ситуации и стабилизации напряжения в сети. Вы можете настроить время задержки подачи нагрузки от 3 до 600 с. Для чувствительного к частым включениям/выключениям питания оборудования (холодильники, кондиционеры и др.) мы рекомендуем устанавливать значение задержки на 120-180 с.
Вы можете настроить задержку выключения нагрузки при безопасном превышении потребления тока и активной мощности. Диапазон времени задержки составляет от 0 до 240 с.
Подача напряжения произойдет по окончании времени задержки (сработает зеленый индикатор).
Точность измерения напряжения и тока
Реле обеспечивает высокий уровень точности измерения уровня напряжения, тока и активной мощности благодаря использованию алгоритма True RMS. Но вы можете скорректировать отображение этих параметров согласно вашему контрольному устройству.
Простое управление
Управление многофункциональным реле осуществляется всего лишь тремя кнопками. Для установки верхнего и нижнего предела допустимого напряжения используется соответственно верхняя и нижняя кнопки. Средняя кнопка открывает меню, где вы можете настраивать максимальный ток и потребляемую мощность. В меню устанавливается время задержки включения напряжения, а также время отключения подачи нагрузки при превышении допустимых значений тока и мощности.
Технические характеристики ZUBR MF
Ток, А: 25
Способ монтажа: На DIN-рейку
Количество фаз: 1 ф. (230 Вольт)
Термозащита: Есть
TrueRMS: Есть
Проф. задержка отключения: Есть
Нижний предел напряжения: 120-210 В
Верхний предел напряжения: 220-280 В
Номинальная мощность нагрузки: 5 500 ВА
Время отключения нагрузки при снижении напряжения: 176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с
Время отключения нагрузки при превышении напряжения: свыше 264 В - 0,04 с, 220-264 В - 0,5 с
Основной предел тока: 0,1-25 А
Ограничение активной мощности: 0,1-5,5 кВт
Точность измерения силы тока: ±0,1 А ±2 %
Номинальный ток нагрузки: 25 А (макс. 30 А в течение 10 мин.)
Время задержки включения нагрузки: 3-600 с
Время задержки выключения нагрузки: 0-240 с
Тип реле: Электромагнитное
Напряжение питания: 100-420 В
Сечение провода: не более 16 мм²
Масса: 0,21 кг ±10 %
Габаритные размеры (Ш х В х Г): 53 х 85 х 70 мм
Количество комбинаций под нагрузкой, не менее: 100 000 циклов
Количество комбинаций без нагрузки, не менее: 1 000 000 циклов
Степень защиты по ГОСТ 14254: IP20
Мощность, ВА: 5 001 - 7 000
Реле сохраняет критические значения напряжения, тока и активной мощности в энергонезависимой памяти.
