счетчики импульсов

ЭРКОН-1315 восьмиразрядный одноканальный счётчик импульсов

Одновременная работа трёх счётчиков: текущий счётчик – подсчёт импульсов в пределах установленных границ счёта, общий счётчик – суммарное количество импульсов, счётчик групп – число сбросов текущего счётчика (число групп или партий). Формирование управляющих сигналов в зависимости от выполнения заданных условий на результат счёта по двум разным счётчикам.

Счётчик импульсов ЭРКОН-1315 одновременно выполняет функции трёх счётчиков:

• текущего счётчика импульсов – подсчитывает число импульсов в заданных пределах
• счётчика групп (партий) импульсов – подсчитывает число срабатываний компаратора по текущему счётчику импульсов
• счётчика суммарного числа импульсов – подсчитывает общее число поступивших импульсов

По текущему счётчику импульсов формирует управляющие сигналы с выходом на электромеханические реле. Второе управляющее реле можно подключить к любому из трёх счётчиков.

Одноканальный счётчик импульсов ЭРКОН-1315 наиболее подходит для решения многочисленных задач следующего типа:

• подсчёт числа изделий в партии (единиц продукции в упаковке, метраж кабеля в катушке), т. е. счётчик метража или счётчик оборотов, и формирование управляющего сигнала (смена упаковки, обрезка кабеля и замена катушки) – выполняет текущий счётчик импульсов
• подсчёт числа партий (упаковок с изделиями, катушек с кабелем) и формирование сигнала, например, о смене групповой тары – выполняет счётчик партий импульсов
• подсчёт общего числа изделий (общей длины кабеля) – выполняет суммарный счётчик импульсов

Подробнее: k_erkon-1315



ЭРКОН-315 счётчик импульсов одноканальный

Одновременная работа трёх счётчиков: текущий счётчик – счётчик импульсов в пределах установленных границ счёта, общий счётчик – счётчик суммарного количества импульсов, счётчик групп – число переполнений текущего счётчика (число групп или партий). Формирование двух управляющих сигналов в зависимости от выполнения заданных условий на результат счёта по двум любым счётчикам.

Счётчик импульсов ЭРКОН-315 одновременно выполняет функции трёх счётчиков:

• текущего счётчика импульсов – подсчитывает число импульсов в заданных пределах
• счётчика групп (партий) импульсов – подсчитывает число переполнений текущего счётчика импульсов
• счётчика суммарного числа импульсов – подсчитывает общее число поступивших импульсов

По любым двум счётчикам счётчик импульсов формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:

• выше уставки
• ниже уставки
• попадание в интервал
• попадание вне интервала
• формирование импульса определенной длительности при достижении уставки
• формирование импульса в течение времени прихода определенного числа импульсов
• формирование импульсов при значениях, кратных уставке
• смена состояния импульсов при значениях, кратных уставке

Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.

Одноканальный счётчик импульсов ЭРКОН-315 наиболее подходит для решения многочисленных задач следующего типа:

• подсчёт числа изделий в партии (единиц продукции в упаковке, метраж кабеля в катушке) и формирование управляющего сигнала (смена упаковки, обрезка кабеля и замена катушки) – выполняет текущий счётчик импульсов
• подсчёт числа партий (упаковок с изделиями, катушек с кабелем) и формирование сигнала, например, о смене групповой тары – выполняет счётчик партий импульсов
• подсчёт общего числа изделий (общей длины кабеля) – выполняет суммарный счётчик импульсов

Подробнее: k_erkon-315



ЭРКОН-325 счетчик импульсов двухканальный

Подсчёт числа импульсов одновременно по двум каналам и формирование управляющих сигналов в зависимости от выполнения заданных условий на результат счёта. Набор выполняемых функций программируется пользователем.

Двухканальный счётчик импульсов ЭРКОН-325 предназначен для подсчёта числа импульсов одновременно по двум каналам и формирования управляющих сигналов в зависимости от выполнения заданных условий на результат счёта. Набор выполняемых функций легко программируется пользователем, поэтому ЭРКОН-325 способен решать широкий круг задач в системах автоматики, где необходим одновременный подсчёт двух независимых потоков импульсов.

Двухканальный счётчик импульсов ЭРКОН-325 поддерживает протоколы MODBUS RTU и RNet, поэтому эти счётчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций счётчика импульсов ЭРКОН-325пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счётчиков.

По каждому из каналов двухканальный счётчик импульсов ЭРКОН-325 формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:

• выше уставки
• ниже уставки
• попадание в интервал
• попадание вне интервала
• формирование импульса определенной длительности при достижении уставки
• формирование импульсов при значениях, кратных уставке
• смена состояния выходов при значениях, кратных уставке

Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.

Функции двухканального счётчика импульсов ЭРКОН-325

• одновременный подсчёт импульсов по двум независимым каналам от внешних датчиков (герконов, валкодеров, концевых выключателей и т. п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал
• селекция входных импульсов по длительности
• деление частоты поступающих импульсов на заданное целое число (функция предделителя)
• представление результатов счёта в единицах физической величины с помощью масштабирующего множителя
• управление внешними устройствами в зависимости от результатов счёта при помощи встроенных реле
• сброс результата счёта внешним дискретным сигналом
• блокирование работы счётчиков обоих каналов внешним дискретным сигналом
• подсчёт моточасов – включённого времени прибора
• индикация результата счёта в единицах физической величины
• индикация состояния исполнительных механизмов (выходных реле)

Общие сведения

• Конфигурирование с передней панели счётчика импульсов или по технологии SetMaker
• Защита от несанкционированного изменения параметров
• Сохранение значений счёта в энергонезависимой памяти при выключении питания
• Обмен информацией по интерфейсу RS-485
• Поддержка протоколов MODBUS RTU и RNet
• Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
• Разъемный клеммный соединитель
• Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника

Подробнее: k_erkon-325



ЭРКОН-615 счетчик импульсов реверсивный многофункциональный

Многофункциональный реверсивный счётчик импульсов ЭРКОН-615 предназначен для обработки двух потоков импульсов по двум входам и формирования результата счёта в соответствии с одной из пяти функций:

• Суммирование двух входов
• Вычитание двух входов
• Суммирование двух входов с инверсией
• Суммирование по одному входу с управлением реверсом по другому входу
• Обработка квадратурных сигналов по двум входам с автоматическим определением направления счёта (вращения)

Реверсивный счётчик импульсов ЭРКОН-615 одновременно выполняет функции трёх счётчиков:

• Текущего счётчика импульсов – подсчитывает число импульсов в заданных пределах по одной из 5 вышеуказанных функций
• Счётчика групп (партий) импульсов – подсчитывает число переполнений текущего счётчика импульсов
• Счётчика суммарного числа импульсов – подсчитывает общее число поступивших импульсов

По любым двум счётчикам реверсивный счётчик импульсов ЭРКОН-615 формирует управляющие сигналы с выходом на электромеханические реле. Тип управляющих сигналов выбирается пользователем из 7 возможных вариантов:

• Выше уставки
• Ниже уставки
• Попадание в интервал
• Попадание вне интервала
• Формирование импульса определенной длительности при достижении уставки
• Формирование импульса в течение времени прихода определенного числа импульсов
• Формирование импульсов при значениях, кратных уставке
• Смена состояния импульсов при значениях, кратных уставке

Функции предделителя и масштабирования позволяют переводить число импульсов в удобные физические единицы.

Реверсивные счётчики импульсов ЭРКОН-615 поддерживает протоколы MODBUS RTU и RNet, поэтому эти счётчики импульсов можно использовать в системах сбора данных и управления процессами, в том числе и SCADA-системах. Выбор режимов работы и выполняемых функций реверсивного счётчика импульсов ЭРКОН-615 пользователь может производить либо с передней панели прибора, либо с помощью персонального компьютера и конфигуратора SetMaker. Разъёмный клеммный соединитель облегчает монтаж-демонтаж счётчиков импульсов.

Функции реверсивного счётчика импульсов ЭРКОН-615

• Реверсивный подсчёт числа импульсов от внешних датчиков (герконов, валкодеров, концевых выключателей, энкодеров и т.п.) с выходами типа: «сухой контакт», транзистор с «открытым коллектором», активный логический сигнал
• Ведение одновременно трёх видов подсчётов:
  • Текущий – подсчёт импульсов в пределах установленных границ счёта (текущий счётчик импульсов)
  • Общий – суммарное количество импульсов (общий счётчик импульсов)
  • Число переполнений текущего счётчика (число групп или партий) (счётчик групп)
• 5 функций текущего счётчика импульсов:
  • Функция сумматора по двум входам
  • Функция разности по двум входам
  • Функция сумматора по двум входам с инверсией
  • Функция реверсивного счёта
  • Функция квадратурного счёта
• Блокирование работы всех счётчиков внешним дискретным сигналом
• Деление частоты поступающих импульсов на заданное целое число
• Подсчёт моточасов – включённого времени счётчика импульсов
• Управление внешними устройствами в зависимости от результатов счёта любых двух из трех счётчиков (выбирается пользователем) при помощи встроенных реле
• Сброс результата счёта с передней панели счётчика импульсов, либо внешним дискретным сигналом (выбирается пользователем)
• Индикация результатов счёта всех трёх счётчиков импульсов на светодиодном дисплее с возможностью оперативного изменения режима индикации
• Индикация результата счёта в единицах физической величины
• Индикация состояния исполнительных механизмов (выходных реле)

Общие сведения

• Конфигурирование с передней панели счётчика импульсов или по технологии SetMaker
• Защита от несанкционированного изменения параметров
• Сохранение значений счёта в энергонезависимой памяти при выключении питания
• Обмен информацией по интерфейсу RS-485
• Поддержка протоколов MODBUS RTU и RNet
• Гальваническая изоляция между собой входов, выходов, интерфейса, питания прибора
• Разъемный клеммный соединитель
• Формирование напряжения 24 В для питания внешних устройств с помощью встроенного источника

Подробнее: k_erkon-615



CLI-02

Назначение
Счетчик импульсов предназначен для подсчета импульсов напряжения переменного или постоянного тока (AC/DC) поступающих от внешних устройств с целью определения количества выполненных циклов работы в системах автоматизации.

Область применения
Например, для подсчета количества ударов пресса, количества оборотов, количества единиц продукции сходящей с конвейера и т.д.

Принцип работы
Счетчик CLI-02 - универсальный,  способ действия его зависит от выбранных установок.

Особенности:
- Панель управления дает возможность запрограммировать и контролировать работу устройства;
- вход счетчика приспособлен к работе с сигналами AC/DC с амплитудой от 10В до 264В и частотой до 50Гц  для сигналов переменного тока (АС) и 5кГц для сигналов постоянного тока (DC);
- программируемый в диапазоне 1 - 99 999 999 параметр Prog (Порог) определяет предельное количеств импульсов, которые могут быть подсчитаны в каждом рабочем цикле;
- внешний вход для обнуления RESET;
- релейный выход, сигнализирующий окончание заданного цикла счетчика(замкнуты контакты 11-12 8А);
- локальный счетчик, который обнуляется при помощи внешнего входа или кнопкой RESET;
- возможность автоматического обнуления локального счетчика (работа в замкнутом цикле) с возможностью установки выбранного состояния реле;
- выбор действия реле: импульс в заданном промежутке времени, смена положения ВКЛ -> ВЫКЛ или ВЫКЛ -> ВКЛ;
- общий счетчик(TOTAL), считывающий все импульсы (работа в замкнутом цикле 0-> 99 999 999-> 0-> ....   или обнуляемый из программируемого меню счетчика);
- выбор  Zbocze (Край) входного импульса (нарастающего или убывающего) на который будет реагировать счетчик;
- цифровой фильтр для ограничения максимальной частоты подсчитываемых импульсов(для отсечения помех на входе счетчика);
- функция “обратного отсчета» от заданного значения с сигнализацией значения «ноль» (9999->0);
- энергонезависимая память установок локального и глобального счетчиков;
- градуировка значения подсчитанных импульсов согласно заданного множителя или делителя;
- блокируемый доступ в программируемое меню с помощью PIN-кода;
- определение порядка подсветки дисплея;
- многоуровневое меню счетчика на трех языках: русском, английском и польском.



CLI-11T 230V

Счётчик импульсов. Напряжение счетного входа 110-240 В AC/DC.

Назначение
Счетчик импульсов служит для подсчета сигналов напряжения AC/DC, генерируемых с помощью дополнительных внешних устройств.

Область применения
Область применения охватывает все производственные циклы в промышленности и быту, где требуется вести учет циклов выполняемых исполнительными механизмами.

Особенности
- Питание от встроенного аккумулятора;
- 5 V (Li-Ion батарея).

Принцип работы
Счетчик CLI-11T является однонаправленным счетчиком, т.е. позволяет подсчет импульсов в диапазоне от 0 до 999999 (шесть цифр). Имеет управляющий вход RESET для подключения внешней кнопки, позволяющей обнулять состояние счетчика при любом сосчитанном значении.



CLI-11T 24V

Счётчик импульсов. Напряжение счетного входа 4-30 В DC.

Назначение
Счетчик импульсов служит для подсчета сигналов напряжения AC/DC, генерируемых с помощью дополнительных внешних устройств.

Область применения
Область применения охватывает все производственные циклы в промышленности и быту, где требуется вести учет циклов выполняемых исполнительными механизмами.

Особенности
- Питание от встроенного аккумулятора;
- 5 V (Li-Ion батарея).

Принцип работы
Счетчик CLI-11T является однонаправленным счетчиком, т.е. позволяет подсчет импульсов в диапазоне от 0 до 999999 (шесть цифр). Имеет управляющий вход RESET для подключения внешней кнопки, позволяющей обнулять состояние счетчика при любом сосчитанном значении.



CLI-01

Счетчик импульсов. Вход счетчика: напряжение низкого уровня 0-5 В AC/DC напряжение высокого уровня 10-264 В AC/DC.

Назначение
Счетчик импульсов - электронное устройство, предназначенное для подсчета числа импульсов, поданных на вход.

Область применения
Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и т.п.
Также в области машиностроения (расчёт длин, перемещений, счёт деталей и т. д.), пищевой промышленности (счёт бутылок, коробок, банок и т.д.), многие другие отрасли промышленности.

Принцип работы
Счетчик CLI-01 является однонаправленным счетчиком, выполняющим только прямой счет импульсов (на увеличение), подсчитывающим импульсы от 0 до заданного значения, установленного потребителем.

Особенности:
- панель управления дает возможность запрограммировать и контролировать работу устройства;
- программирование прибора через Modbus RTU;
- вход счетчика приспособлен к работе с сигналами AC/DC с амплитудой от 10В до 260В и частотой до 50Гц  для сигналов переменного тока  (АС) и 5кГц для сигналов постоянного тока (DC);
- программируемый в диапазоне 1 - 99 999 999 параметр Prog определяет предельное количество импульсов, которые могут быть подсчитаны в каждом рабочем цикле;
- внешний вход для сброса в ноль RESET;
- релейный выход для управления исполнительными устройствами, либо сигнализирующий окончание заданного цикла счетчика (замкнуты контакты 11-12);
- локальный счетчик, который обнуляется при помощи внешнего входа или кнопкой RESET;
- глобальный счетчик (TOTAL), который подсчитывает все импульсы (работа по кругу 0->99 999 999->0->..., или обнуление при помощи функции в меню счетчика);
- цифровой фильтр для ограничения максимальной частоты подсчитываемых импульсов (для отсечения помех на входе счетчика);
- энергонезависимая память установок локального и глобального счетчиков, сохранения результата счёта при отключении питания;
- блокировка доступа в меню программирования с помощью PIN-кода;
- многоуровневое меню счетчика на трех языках: русском, английском и польском.



Счетчики импульсов СИМ-05-1-09, СИМ-05-1-17 полный функционал

• Прямой, обратный счёт импульсов или режим цифровой шкалы (реверсивный)

• Режим суммирования по двум входам

• Реальные единицы измерения

• Отображение величины до тысячных долей

• Подсчёт времени наработки оборудования (подсчёт моточасов)

• Управление нагрузкой двумя встроенными реле

• Сохранение результатов счёта при отключении питания

НАЗНАЧЕНИЕ СЧЁТЧИКА ИМПУЛЬСОВ

 Счётчик импульсов СИМ-05-1 используется для подсчёта количества продукции, длины мерного материала, сортировки продукции, отсчёта партий продукции, суммарного количества изделий и т.п. Обеспечивает прямой, обратный или реверсивный счёт импульсов. Встроенный таймер позволяет использовать прибор в качестве счётчика наработки времени оборудования.

РАБОТА СЧЁТЧИКА

 Работа осуществляется в рабочем режиме или режиме настройки. При подаче питания счётчик находится в рабочем режиме и анализирует входные сигналы, при этом счёт импульсов и управление встроенными реле происходит по алгоритму счёта, заданному заводскими настройками (см. заводские настройки). Все остальные параметры работы счётчика определяются пользователем в меню настроек. Доступ в меню настроек возможен после ввода PIN-кода.



Счётчик импульсов СИМ-05-4-17(09)

• Счёт импульсов по 4 независимым каналам
• Реальные единицы измерения
• Отображение величины до тысячных долей
• Подсчёт времени наработки оборудования (подсчёт моточасов)
• Управление нагрузкой двумя встроенными реле
• Сохранение результатов счёта при отключении питания

НАЗНАЧЕНИЕ СЧЁТЧИКА ИМПУЛЬСОВ

 Счётчик импульсов СИМ-05-4 используется для подсчёта количества продукции, длины мерного материала, сортировки продукции, отсчёта партий продукции, суммарного количества изделий и т.п. Встроенный таймер позволяет использовать прибор в качестве счётчика наработки времени оборудования.

РАБОТА СЧЁТЧИКА

 Работа осуществляется в рабочем режиме или режиме настройки. При подаче питания счётчик находится в рабочем режиме и анализирует входные сигналы, при этом счёт импульсов и управление встроенными реле происходит по алгоритму счёта, заданному заводскими настройками (см. заводские настройки). Все остальные параметры работы счётчика определяются пользователем в меню настроек. Доступ в меню настроек возможен после ввода PIN-кода.



Счетчики импульсов СИМ-05-5-17, СИМ-05-5-09 с кнопкой сброс

• Прямой и обратный счёт импульсов или режим цифровой шкалы

• Режим суммирования по двум входам

• Отображение величины до тысячных долей

• Подсчёт времени наработки оборудования (подсчёт моточасов)

• Сохранение результатов счета при отключении питания

НАЗНАЧЕНИЕ СЧЕТЧИКА ИМПУЛЬСОВ

 Счётчики импульсов СИМ-05-5 предназначены для подсчёта событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом индикаторе. Счётчики импульсов СИМ-05-5 на лицевой панели имеют кнопку «СБРОС».

РАБОТА СЧЁТЧИКА ИМПУЛЬСОВ

 При подаче питания, счётчик сразу переходит в режим счета входных импульсов, начиная с последнего запомненного значения. Сброс сосчитанных импульсов осуществляется внешним сигналом сброса, который происходит по перепаду входного напряжения от «лог.0» к «лог.1» () или удержанием кнопки «СБРОС» в течении 5с. При этом текущее значение счётчика обнуляется и процесс счета повторяется. Значение счета сохраняется прибором в энергонезависимой памяти в момент снятия напряжения питания.
 Счётчик имеет два режима работы.
 В «Режиме 1» счётчик суммирует все импульсы, поступившие как на вход «Счёт1» так и на вход «Счёт2». При этом по входу «Счёт1» суммирование происходит по перепаду входного напряжения от «лог.1» к «лог.0» (), а по входу «Счёт2» - суммирование происходит по перепаду входного напряжения от «лог.0» к «лог.1» ().

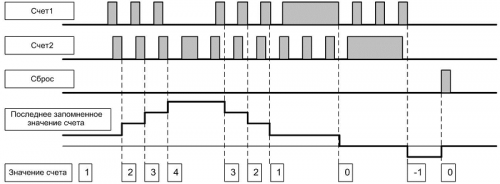

 В «Режиме 2» счётчик может, как суммировать так и вычитать импульсы, поступившие на входы «Счёт1» и «Счёт2». Обязательным условием для суммирования является завершение полного цикла изменения входных сигналов:

1. «Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().

2. «Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().

3. «Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ().

4. «Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()

 Обязательным условием для вычитания является завершение полного цикла изменения входных сигналов:

1. «Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().

2. «Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().

3. «Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()

4. «Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ()

 Для нормальной работы счётчика в этом режиме необходимо, чтобы выходы датчиков, подключённых ко входам «Счёт1» и «Счёт2» были одинакового типа, т.е. оба или NPN, или PNP.



Счетчики импульсов СИМ-05-6-17, СИМ-05-6-09 только индикация

• Прямой и обратный счёт импульсов или режим цифровой шкалы

• Режим суммирования по двум входам

• Отображение величины до тысячных долей

• Подсчёт времени наработки оборудования (подсчёт моточасов)

• Сохранение результатов счета при отключении питания

НАЗНАЧЕНИЕ СЧЕТЧИКА ИМПУЛЬСОВ

 Счётчики импульсов СИМ-05-6 предназначены для подсчёта событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом индикаторе. Используется внешняя кнопка "СБРОС", подключаемая к разъёмам датчика.

РАБОТА СЧЁТЧИКА ИМПУЛЬСОВ

 При подаче питания, счётчик сразу переходит в режим счета входных импульсов, начиная с последнего запомненного значения. Сброс сосчитанных импульсов осуществляется внешним сигналом сброса, который происходит по перепаду входного напряжения от «лог.0» к «лог.1» () или удержанием кнопки «СБРОС» в течении 5с. При этом текущее значение счётчика обнуляется и процесс счета повторяется. Значение счета сохраняется прибором в энергонезависимой памяти в момент снятия напряжения питания.
 Счётчик имеет два режима работы.
 В «Режиме 1» счётчик суммирует все импульсы, поступившие как на вход «Счёт1» так и на вход «Счёт2». При этом по входу «Счёт1» суммирование происходит по перепаду входного напряжения от «лог.1» к «лог.0» (), а по входу «Счёт2» - суммирование происходит по перепаду входного напряжения от «лог.0» к «лог.1» ().

 В «Режиме 2» счётчик может, как суммировать так и вычитать импульсы, поступившие на входы «Счёт1» и «Счёт2». Обязательным условием для суммирования является завершение полного цикла изменения входных сигналов:

1. «Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().

2. «Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().

3. «Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ().

4. «Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()

 Обязательным условием для вычитания является завершение полного цикла изменения входных сигналов:

1. «Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().

2. «Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().

3. «Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()

4. «Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ()

 Для нормальной работы счётчика в этом режиме необходимо, чтобы выходы датчиков, подключённых ко входам «Счёт1» и «Счёт2» были одинакового типа, т.е. оба или NPN, или PNP.



Счетчик импульсов РСИ-П4-10 для установки в щит

• 8 значений выдержки времени
• 2 диаграммы работы
• Широкий диапазон напряжения питания
• Индикатор питания, индикатор состояния встроенного реле

НАЗНАЧЕНИЕ РЕЛЕ

Счетчик импульсов реверсивный СИ 2-4

Счетчик импульсов СИ2-4 предназначен для цифрового отсчета объектов или единиц (импульсов, ходов и т.п.), поступающих от концевых выключателей контактных, оптических, индуктивных, емкостных и др. датчиков и может применяться в технологических производственных процессах в приборостроении, пищевой промышленности, машиностроении, в том числе для подсчета продукции.

Счетчик импульсов СИ2-4 используется для отсчета импульсов, поступающих от контактных или бесконтакт- ных датчиков. Благодаря наличию электромагнитного реле и функции масштабирования счетчик импульсов СИ2-4 может также применяться в качестве расходомера или дозатора.

Номинальный коммутируемый ток	5 А, cosϕ>0,6
Длительность счетного импульса	не менее 0,5 мсек
Длительность паузы между импульсами	не менее 0,5 мсек
Частота следования импульсов	не более 1 кГц
Режим работы	прямой, обратный, реверсивный
Диапазон задания уставок	-999...9999
Диапазон коэффициента умножения	0,001…9,999
Диапазон задания антидребезга	0,5…99 мсек
Температура эксплуатации	+5…+55⁰С
Напряжение питания	198…242 В
Габаритные размеры корпуса	96х48х100 мм
Масса	не более 0,40 кг
