пусковые реле

PCG-417

pcg417

"Звезда- треугольник". Напряжение 230 В; 50 Гц, 24 В AC/DC, Время пуска 1-1000 сек. Для переключения обмоток трёхфазных двигателей большой мощности со схемы «звезда» в «треугольник» при пуске.

Назначение
Электродвигатель при запуске потребляет ток, многократно превышающий номинальный. Поэтому пуск электродвигателя большой мощности при слабой питающей сети сопровождается падением напряжения в фазах, что приводит к сбоям в работе другого оборудования. Реле времени программируемое PCG-417 управляет контакторами, переключающими обмотки электродвигателя со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме и значительно снижает пусковой ток.

Принцип работы:
Реле времени программируемое PCG-417 имеет два релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sзвезда {контакты 7-9 замыкаются) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА». Поэтому напряжение на них в 1,73 раза меньше номинального, что снижает пусковой ток. По истечении времени t1 выхода двигателя в рабочий режим контактор Sзвезда отключается (контакты 7-9 размыкаются), наступает пауза длительностью t2, затем включается контактор Sтреуг (контакты 10-12 замыкаются), включающий обмотки по схеме «ТРЕУГОЛЬНИК».

Напряжение питания: 230 В; 50 Гц, 24 В AC/DC

Максимальный ток катушки контактора: 2 А

Контакт: 2NO/NC

Время пуска в режиме звезда: 1-1000 сек.

Время переключения: 75 мс или 150 мс

Диапазон рабочих температур: от -25°С до +50°С

Потребляемая мощность: 0.6 Вт

Габариты (ШхВхГ): 18х90х65 мм



RV-05

RV-05

Для автоматического повторного включения в работу пускателей и контакторов. Напряжение питания 80-420 В AC. Коммутируемый ток 16 А.

Назначение
Для автоматического повторного включения в работу пускателей и контакторов при отключении из работы после кратковременного (на время работы АВР или АПВ) исчезновения или просадки напряжения питания 0,4 кВ.

Область применения
Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками.
- Автоматический перезапуск оборудования при кратковременном отключении или падении напряжения питания при срабатывании автоматики АВР, АПВ, включение нагрузки большой мощности и т.п.;
- Защита сетей питания от больших пусковых токов последовательным подключением нагрузок через установленные выдержки времени.

Принцип работы
При восстановлении питания за промежуток времени меньше заданного («Т3»), если на момент отключения пускатель был включен (на контрольном контакте 6 присутствовало напряжение питания), устройство ожидает появления напряжения на контакте 4 затем начинается отсчет времени восстановления питания («ТАПВ»), по истечении которого производится повторное включение пускателя (кратковременно замыкаются контакты 11–12 на 0,5с). Контакт 4 предназначен для последовательного подключения устройств (каскадного включения нагрузок). Отсчет времени повторного включения осуществляется после подачи напряжения на данный контакт. Если во время отсчета времени АПВ («ТАПВ») сигнал на зажиме исчезнет - повторное включение будет отменено. Повторный пуск не производится если: - перед отключением напряжения питания пускатель был отключен вручную или устройствами защиты; - напряжение питания ниже 0,8Uн; - отключение напряжения питания не привело к отключению пускателя; - отсутствует напряжение на контакте 4. При отключении пускателя кнопкой «СТОП» реле формирует контрольный импульс защиты от дребезга контактов (контакты 11–12 замыкаются на 0,2с).

Особенности
Три номинальных напряжения питания.

Номинальное напряжение питания: 110, 230, 400 В AC

Диапазон питающих напряжений: 80-420 В АС

Номинальный коммутируемый ток:

- АС-1: 16 А

- AC-15: 3 А

Диапазон времени контроля провала напряжения: 0,5-5 с

Диапазон времени повторного включения: 1-40 с

Длительность импульса включения: 0,5 с

Длительность контрольного импульса: 0,2 с

Время выхода на рабочий режим (после отключения устройства на время >T3), не более: 3 с

Индикация: 2 светодиода

Потребляемая мощность, не более: 1,5 Вт

Диапазон рабочих температур: от -25°С до +50°С

Коммутационная износостойкость: 100000 циклов

Степень загрязнения среды: 2

Категория перенапряжения: III

Габариты (ШхВхГ): 18х90х65 мм



Пусковое реле РВП-3

rvp-3_0

  • Плавный пуск электродвигателей

  • Уменьшение пусковых токов электродвигателей

  • Регулируемое время разгона

  • Переключение со "ЗВЕЗДЫ" на "ТРЕУГОЛЬНИК" с задержкой 40 или 80мс

  • 5 диапазонов установки времени срабатывания

  • Индикация рабочего состояния реле "ЗВЕЗДА" и "ТРЕУГОЛЬНИК"

  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ

 Реле времени пусковое РВП-3 предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что повышает надёжность защиты двигателя при перегрузках или аварии электропитания.

Реле управляет питанием обмоток пускателей обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или «ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно.
 Для управления электродвигателем используется два пускателя и реле. Пускатель для работы по схеме «ЗВЕЗДА» подключается на контакты 15 (16-18), пускатель для работы по схеме «ТРЕУГОЛЬНИК» - на контакты 25 (26-28). При подаче напряжения питания реле включается (загорается индикатор «U»), замыкаются контакты 15-18, начинается отсчёт времени разгона (Тр). По окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (tп) замыкаются контакты реле 25-28.
 Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона (Тр) определяется путём умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим задаётся фиксированное время переключения (tп) 40мс или 80мс в зависимости от зоны установки указателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС подаётся на клеммы «А1» и «А2». Для исполнения на напряжение питания DC «+Uпит» подаётся на клемму «А1», а «-Uпит» на клемму «А2».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВП-3

Параметр

Ед.изм.

РВП-3 AC230В

РВП-3 AC110В

РВП-3 AC400В

РВП-3 ACDC24В

Напряжение питания

В

АС230 ± 10%

АС110 ± 10%

АС400 ± 10%

АСDC24 ± 10%

Диапазон выдержки времени



0,1-1с; 1-10c; 0,1-1мин; 1-10мин; 0,1-1ч

Погрешность установки выдержки времени, не более

%

±5

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Максимальное коммутируемое напряжение

В

400 (AC1/5А)

Максимальный коммутируемый ток АС250В 50 Гц (АС1)/DC30B (DC1)

А

16

Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

4000/480

Максимальное напряжение между цепями и контактами реле В AC2000 (50Гц - 1мин)

Потребляемая мощность

Вт

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



2 переключающие группы

Диапазон рабочих температур

0С

-25...+55

ДИАГРАММА РАБОТЫ РЕЛЕ РВП-3
Диаграмма работы реле времени В1

Пусковое реле.

 При подаче питания включается реле "звезда" на время разгона tр, после паузы tп - включается реле "треугольник" до снятия питания.



Реле времени пусковое РВП-4

rvp-4

  • Циклический пуск дизельных и  бензиновых генераторов

  • Регулируемое время пуска и регулируемое время паузы между пусками

  • Количество пусковых циклов - 10

  • Индикатор напряжения питания, индикаторы состояния выходов

  • 2 релейных выхода 16А/250В

  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ

 Пусковое реле времени РВП-4 предназначено для обеспечения пуска двигателя дизель (бензо) генератора и выдачи команды в случае сбоя запуска. Реле имеет два независимых релейных выхода К1 и К2.

РАБОТА РЕЛЕ

 При подаче напряжения питания включается реле К1, контакты 15-18 замыкаются, загорается жёлтый индикатор «К1», начинается отсчёт времени «tи». По окончании времени «tи» контакты 15-18 реле размыкаются, жёлтый индикатор «К1» гаснет, начинается отсчёт времени паузы «tп». По завершении времени паузы цикл повторяется. По окончании десятого отсчёта «tи» происходит включение реле К2, загорается красный индикатор «К2», контакты 25-28 замыкаются и остаются замкнутыми до снятия питания. При этом отсчёт циклов для реле К1 прекращается, контакты 15-16 замкнуты, 15-18 разомкнуты. Напряжение питания DC12В - подаётся на клеммы «+А1» и «А2».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВП-4

Параметр

Ед.изм.

РВП-4 DC12В

РВП-4 AC230В

Напряжение питания

В

DC9-15

AC170-240

Диапазон выдержки времени команды пуск (tи)

с

1 -10

Диапазон выдержки времени команды пауза (tп

с

5 –50

Погрешность установки выдержки времени

%

±5

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 16

Максимальное коммутируемое напряжение

В

400 (AC1/5А)

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

4000/480

Максимальное напряжение между цепями питания и контактами реле В AC2000 (50Гц - 1мин)
Потребляемая мощность, не более ВА 2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов К1



1 переключающая группа

Количество и тип контактов К2



1 переключающая группа

Диапазон рабочих температур

0C

-25 ... +55

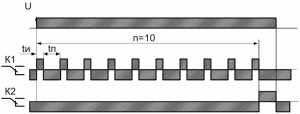

ДИАГРАММЫ РАБОТЫ РЕЛЕ

Диаграмма работы РВП-4
