Полупроводниковые контакторы предназначены для коммутации силовых цепей исполнительных механизмов – нагревателей, осветительных приборов, маломощных электродвигателей и других устройств, работающих на переменном токе. Полупроводниковые контакторы являются готовыми к использованию устройствами, состоящими из мощных полупроводниковых управляющих элементов, установленных на радиатор, схем управления и других вспомогательных элементов – предохранителей, клемм для подключения проводов.
Технические характеристики
Метод управления: Переключение в «0»
Номинальное управляющее напряжение: 4 - 32 В
Максимальный ток утечки в состоянии ВЫКЛ: ≤3 мA
Время отклика на входной сигнал: менее 10 мс
Диапазон рабочих температур: от минус 20 до +70 °С
Модель | Номинальный ток нагрузки, А | Коммутируемое напряжение, В (АС) | Габариты, мм |
ТРС-10/230-Р1 | 10 | 230 | 80х50х79 |
ТРС-10/400-Р1 | 10 | 400 | 80х50х79 |
ТРС-15/230-Р1 | 15 | 230 | 80х50х79 |
ТРС-15/400-Р1 | 15 | 400 | 80х50х79 |
ТРС-25/230-Р2 | 25 | 230 | 100х50х124 |
ТРС-25/400-Р2 | 25 | 400 | 100х50х124 |
ТРС-20/230-Р3 | 20 | 230 | 125х72х57 |
ТРС-20/400-Р3 | 20 | 400 | 125х72х57 |
ТРС-40/230-Р3 | 40 | 230 | 125х72х57 |
ТРС-40/400-Р3 | 40 | 400 | 125х72х57 |
ТРС-50/230-Р4 | 50 | 230 | 125х100х57 |
ТРС-50/400-Р4 | 50 | 400 | 125х100х57 |
ТРС-60/230-Р5 | 60 | 230 | 100х115х124 |
ТРС-60/400-Р5 | 60 | 400 | 100х115х124 |
ТРС-100/230-Р6 | 100 | 230 | 125х80х163 |
ТРС-100/400-Р6 | 100 | 400 | 125х80х163 |
БКР блок коммутации реверсивный (пускатель бесконтактный реверсивный)
Особенность пускателя бесконтакного реверсивного БКР состоит в использовании симисторов для управления асинхронными электродвигателями исполнительных механизмов типа МЭО (задвижки, трехходовые шаровые клапаны и краны, поворотные затворы и т.п.), электромагнитными пусковыми устройствами в системах автоматического регулирования. Это позволяет использовать все преимущества бесконтактного управления, продлевая срок службы механизмов и обеспечивая бỏльшую надёжность.
Функции пускателя бесконтактного реверсивного
- Бесконтактная (симисторной) коммутация механизмов типа МЭО
- Формирование сигналов БОЛЬШЕ, МЕНЬШЕ и ЗАПРЕТ
- Формирование паузы между реверсивными включениями не менее 50 мс
- Управление электромагнитным ТОРМОЗОМ.
- Блокировка включения исполнительного механизма при наличии сигнала ЗАПРЕТ с выбором пользователем канала, на который распространяется действие сигнала ЗАПРЕТ
Схема подключения
Технические характеристики
Питание нагрузки | 220 В +10 % / -15 %, 50 ±1 Гц |
Ток по входам в открытом состоянии, не более | 15 мА |
Действующие значения коммутируемого тока: | |
При 100 % времени включения | 0,5 А (непрерывно) |
При 25 % времени включения | 2 А (длительность непрерывного включения менее 100 с) |
Питание блока от сигнала управления | (12…36) В, 30 мА макс. |
Пауза между размыканием и замыканием ключей при мгновенном реверсе, не менее | 0,05 с |
Условия эксплуатации | |
Температура | (0…50) °С |
Влажность | 80 % при 35 °С |
Габариты | (96 × 88 × 42) мм |
Корпус | КА-Р1 |
Масса, не более | 200 г |
Гарантия | 36 месяцев |
АПР–пускатель реверсивный трехфазный
Областью применения реверсивного пускателя АПР являются системы управления, регулирования, защитной автоматики, в том числе для газовых котельных.
Блок трех фазного реверсивного пускателя предназначен для:
- обеспечения смены направления вращения асинхронных трехфазных двигателей, в том числе двигателя управления МЭО (механизм электрический однооборотный), построенных на основе трехфазных асинхронных двигателей;
- сопряжения выходов автоматики 220 В с трехфазными асинхронными двигателями;
- питания одного измерителя-регулятора типа АДР, АДН.
Технические характеристики
Параметр | Значение |
---|---|
Напряжение питания, В | 170…270 |
Число фаз питания | 3 |
Частота, Гц | 50 (±1%) |
Ток потребления, А | 0,02 |
Нагрузка силовая (380 В, 3 фазы): | |
>> Коммутируемое напряжение. Ср. кв. знач, В | 170…270 |
>> Минимальный коммутируемый ток по каждой фазе, А | 0,2 |
>> Максимальный коммутируемый ток по каждой фазе, А | 2 |
>> Максимальный импульсный ток(tимп = 10 мс), А | 20 |
>> Ток утечки на выходе, мА | 2,3 |
Напряжение изоляции между управляющими и коммутируемыми цепями, VAC | 1500 |
Управление "ВПЕРЁД", "НАЗАД" при помощи сигналов 220 В | |
>> Напряжение, подаваемое на клеммы 1,2 разъёма Х2, В | 220 |
>> Частота напряжения, подаваемая на клеммы 1,2 разъёма Х2, Гц | 50 |
>> Ток, потребляемый по цепям клемм 1,2 разъёма Х2, В | 220 |
Время задержки при переключении направления вращения, с | 0,5 |
Принцип работы
АПР поддерживает управление входным напряжением 220 В переменного тока до 80 мА частотой 50 Гц. Подключение производят к разъёму Х2. При этом нейтраль (N) подключают к контакту 3 разъёма Х2. К разъёму Х3 нейтраль (N) не подключается. При появлении сигнала "ВПЕРЁД" и отсутствии сигнала "НАЗАД" происходит включение трёх симисторов, обеспечивающих прохождение переменного тока трёх фаз от клемм 1, 2 и 3 разъёма Х3 к клеммам 1, 2 и 3 разъёма Х4 соответственно. А при появлении сигнала "НАЗАД" и отсутствии сигнала "ВПЕРЁД" происходит включение трёх симисторов, обеспечивающих прохождение переменного тока трёх фаз от клемм 1, 2 и 3 разъёма Х3 к клеммам 1, 3 и 2 разъёма Х4 соответственно. Таким образом, при сигнале "НАЗАД" происходит перекоммутация фаз B и C. Каждая из фаз включается (и отключается) в момент перехода напряжения через "0 В". Это обеспечивает снижение помех при коммутации нагрузки. При одновременном поступлении сигналов "ВПЕРЁД" и "НАЗАД" происходит отключение всех трёх фаз от нагрузки. При смене направления вращения АПР выдерживает паузу 0,5 секунды для снижения пускового тока. Если же после отключения нагрузки происходит повторное включение без смены направления вращения, то пауза не выдерживается.
Тиристорные коммутаторы МТК-25 и МТК-26
|
Особенности коммутаторов МТК
- Обеспечивают быструю коммутацию конденсаторных батарей - до 20 раз в секунду
- Встроенный модуль разряда конденсаторов
- Встроенные предохранители (по исполнениям)
- Коммутация происходит, практически при нулевом токе в момент равенства напряжений на выводах конденсатора и сети (zero crossing)
- Длительный срок службы компенсирующих конденсаторов
- Напряжение управления DC24В
- Встроенная термозащита отключения модуля при температуре радиатора 1000С
- Принудительное охлаждение вентилятором при температуре выше 600С
- Рабочее напряжение - 150-480 В, 50-60 Гц
Бесконтактные тиристорные контакторы серий МТК2 и МТК3 предназначены для коммутации компенсирующих конденсаторов в установках компенсации реактивной мощности (УКРМ). Этот способ регулирования реактивной мощности применяется для электросетей, где характер нагрузки изменяется очень быстро, например, со сварочными аппаратами, штамповочными прессами, лифтами, кранами, управляемым электроприводом и т.д.
Преимущества тиристорных контакторов
Преимущество тиристорных модулей МТК по сравнению с классическими электромагнитными контакторами это подключение конденсатора к сети без его предварительного разряда. Эта возможность определяется алгоритмом работы МТК, который включается в момент равенства напряжений на выводах конденсатора и в сети ("В НУЛЕ ТОКА"). Из этой функции вытекает еще одно важное преимущество - существенное сокращение переходных импульсов тока. Импульсы тока вызывают помехи, которые могут нарушать правильную работу электронных приборов, причинять значительные повреждения и даже выводить их из строя. Кроме того, увеличивается срок службы конденсаторов, поскольку через них протекает только номинальный ток. Для защиты тиристорных ключей от пикового тока в цепь необходимо включать индуктивность не менее 15 мкГн.
Конструкция

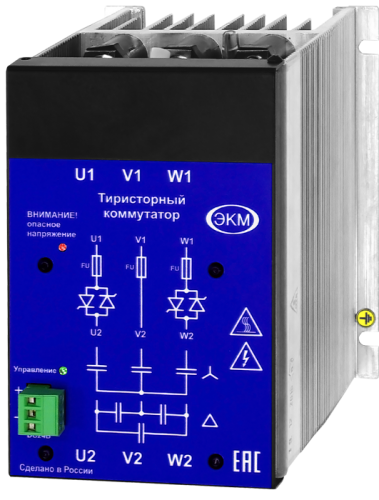

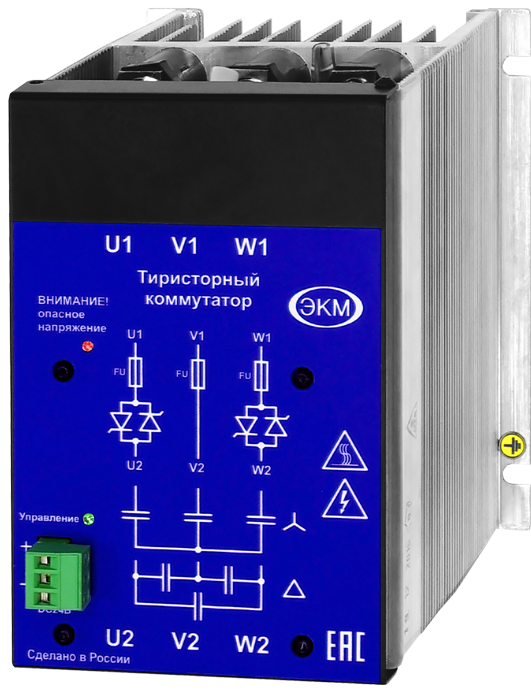

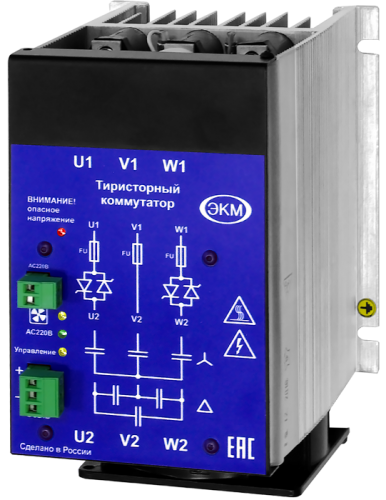

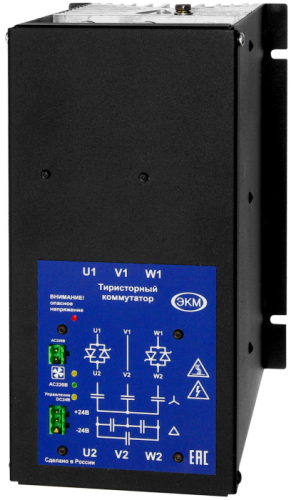

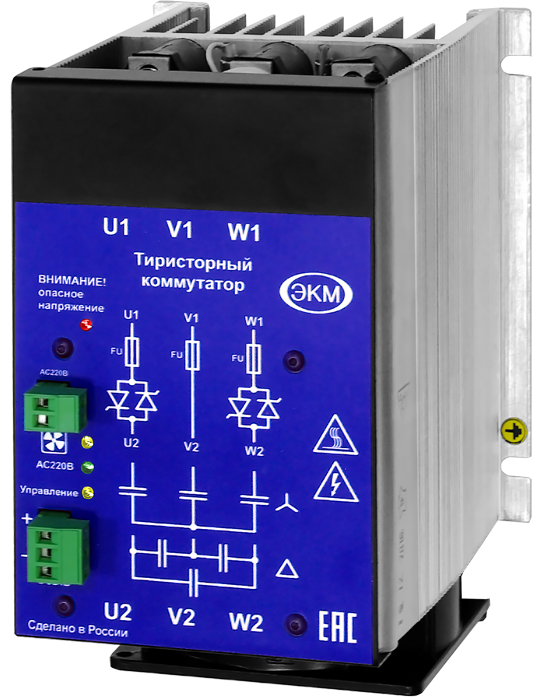

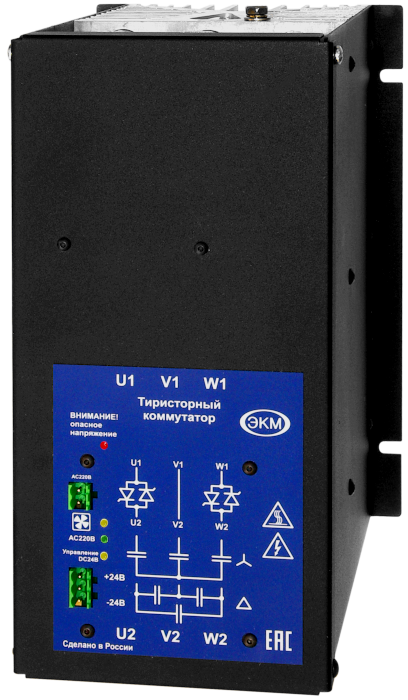

Тиристорные контакторы серий МТК-25 и МТК-26 представляют собой модули тиристоров, смонтированные на общем охладителе, и схему управления, смонтированные в одном корпусе. В моделях MTK-26 добавлены встроенные быстродействующие предохранители.
На лицевой панели регулятора расположен зелёный светодиод индикации состояния коммутатора и красный индикатор опасного напряжения на конденсаторной батарее.
Технические характеристики МТК-2
Параметр |
Ед. изм. |
МТК-25-50 |
МТК-26-50 |
МТК-25-100 |
МТК-26-100 |
МТК-25-150 |
МТК-26-150 |
МТК-25-200 |
МТК-26-200 |
Максимальное рабочее напряжение сети |
В |
480 | |||||||
Максимально допустимое напряжение |
В |
1600 | |||||||
Характер нагрузки |
|
C/R/L | |||||||
Макс. допустимая скорость нарастания тока dI/dt |
А/мкс |
50 | |||||||
Максимальный рабочий ток (IRMS) (при максимальной окружающей температуре 45°С) |
А |
50 | 100 | 150 | 200 | ||||
Предохранитель |
|
нет |
есть |
нет |
есть |
нет |
есть |
нет | есть |
I²t; Tvj=125°C; 8.3...10мс |
А²с |
9100 |
9100 |
28800 |
28800 |
28800 |
28800 |
248900 | |
Мощность * |
кВАр/В |
33/380 35/400 38/440 41/480 |
66/380 70/400 76/440 83/480 |
99/380 103/400 114/440 125/480 |
131/380 138/400 152/440 166/480 |
||||
Мощность потерь максимальная |
Вт |
128 |
141 |
256 |
284 |
385 |
427 |
700 | 770 |
Максимальное напряжение изоляции | В | 2500 (при воздействии 1мин) | |||||||
Ускоренный разряд конденсаторов |
|
Встроенный модуль разряда конденсаторов | |||||||
Напряжение сигнала управления |
В |
DC24±20% | |||||||
Диапазон рабочих температур | 0C | -40…+55 | |||||||
Температура хранения | 0C | -40…+70 | |||||||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | ||||||||
Степень защиты по ГОСТ 14254-96 |
|
IP00 | |||||||
Степень загрязнения в соответствии с ГОСТ 9920-89 |
|
2 |
|||||||
Относительная влажность воздуха | % | до 80 (при 250C) | |||||||
Высота над уровнем моря | м | до 2000 | |||||||
Рабочее положение в пространстве | любое | ||||||||
Режим работы | круглосуточный | ||||||||
Охлаждение |
|
естественное | вентилятор | ||||||
Температура включения вентилятора | 0C | - | 60±5 |
